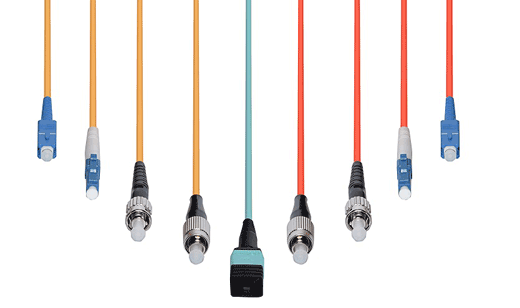

光纤跳线的种类详解
一般光纤跳线厂家生产的光纤连接器,也就是接入光模块的光纤接头,也有很多种,且相互之间不可以互用.不是经常接触光纤的人也许会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的.SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器.下面对网络工程中几种常用的光纤连接器进行详细的说明,并且也为大家展示一些平时极少接触到的光纤连接器.
PC/UPC/APC光纤截面的区别:
光纤接头的截面应该分为PC、UPC、APC,这其中PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的,而APC的光纤微球型端面与陶瓷体的端面是成8º斜角的.而UCP接头的回拨损耗性能要由于PC接头.
PC和APC接头主要用于传输数字信号的光纤链路,而APC主要用于传输模拟信号的光纤链路.
FC型光纤连接器:
这种连接器最早是由日本NTT研制.FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣.最早,FC类型的连接器,采用的陶瓷插针的对接端口）.
此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难.
后来,对该类型连接器做了改进,采用对接端面呈球面的插针（PC）,而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高.
SC型光纤连接器
这是一种由日本NTT光纤跳线厂家开发的光纤连接器.其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转.此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高.
ST型光纤连接器
常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣.（对于10Base-F连接来说,连接器通常是ST类型.常用于光纤配线架）,也有许多光电转化器使用此类接头.
ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接器大部分情况下为SC类型的.ST连接器的芯外露,SC连接器的芯在接头里面.

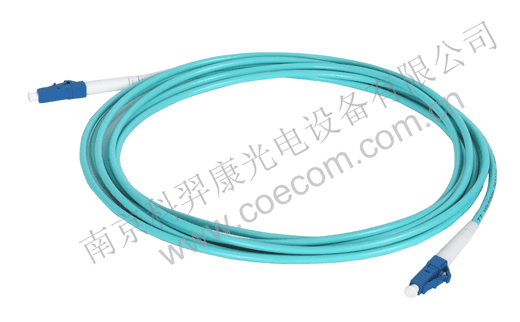

LC型连接器
LC型连接器是著名Bell（贝尔）研究所研究开发出来的,采用操作方便的模块化插孔（RJ）闩锁机理制成.其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为1.25mm.这样可以提高光纤配线架中光纤连接器的密度.目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位,在多模方面的应用也增长迅速.
MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯（间隔0.75mm）排列设计,是主要用于数据传输的下一代高密度光纤连接器.

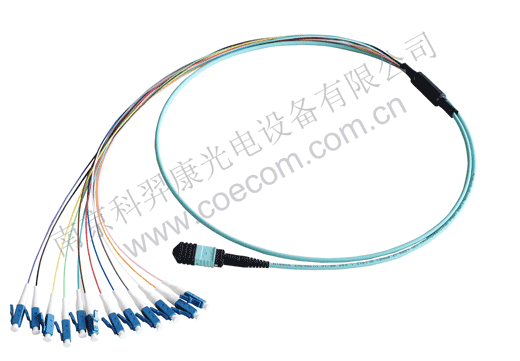

MPO/MTP型光纤连接器
支持2芯以上更多芯数的光纤集合在一个接头内的高密度光纤接头,目前通常使用的是12芯MPO/MTP接头.
主要应用于数据中心中的与端接光缆接头,支持40G（12芯）和100G（24芯）光纤通道.
MPO/MTP接头分为两种:带导向针（公头）的接头和不带导向针（母头）的接头.
MTP接头是MPO接头的升级版本,传输性能更好,损耗更低,对纤度更高.MPO/MTP接头无法进行现场端接,即便有光纤跳线厂家开发除了现场制作工艺,已不适宜工程现场大面积使用.
BFOC型光纤连接器
德国西门子电器公司为工业以太网设备开发的光纤接口.
外观与ST接头十分相近,卡扣方式也完全相同,只是陶瓷芯比ST接头略短一些,一般应用于工业以太网的网络设备上,例如工业交换机或者单片机上（德国产工业设备上这种借口的应用较多）.
DIN47256型光纤连接器
这是一种由德国开发的连接器.这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式.与FC型连接器相比,其结构要复杂一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面.另外,这种连接器的机械精度较高,因而介入损耗值较小.
FDDI型连接器
FDDI主要用于双工光纤系统.fddi主干网和IEEE802.4令牌总线符合ansi3t95 FDDI pmd规范.
MU型连接器
MU（Miniature unitCoupling）连接器是以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上最小的单芯光纤连接器,该连接器采用1.25mm直径的套管和自保持机构,其优势在于能实现高密度安装.利用MU的l.25mm直径的套管,NTT已经开发了MU连接器系列.它们有用于光缆连接的插座型连接器（MU-A系列）;具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等.随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用,对MU型连接器的需求也将迅速增长.
